Estrutura em aço confere forma fluida ao Centro Aquático de Londres
Inovador, complexo e robusto. Este é um bom resumo das características do Centro Aquático de Londres, projetado pela renomada arquiteta iraquiana Zaha Hadid, obra de grande destaque nos Jogos Olímpicos 2012. A construção, que teve início em 2008 e foi entregue em 2011, localiza-se em um terreno de 36.875 m² no sudeste do Parque Olímpico, sobre um eixo ortogonal perpendicular à ponte Stratford City. Porém, antes que a construção pudesse começar, 11 edifícios industriais tiveram de ser demolidos e cerca de 160 mil toneladas de solo foram escavadas, em uma área considerada uma das mais poluídas do Parque Olímpico. Além disso, quatro esqueletos de construções preexistentes ainda foram removidos de um assentamento pré–histórico descoberto no local.

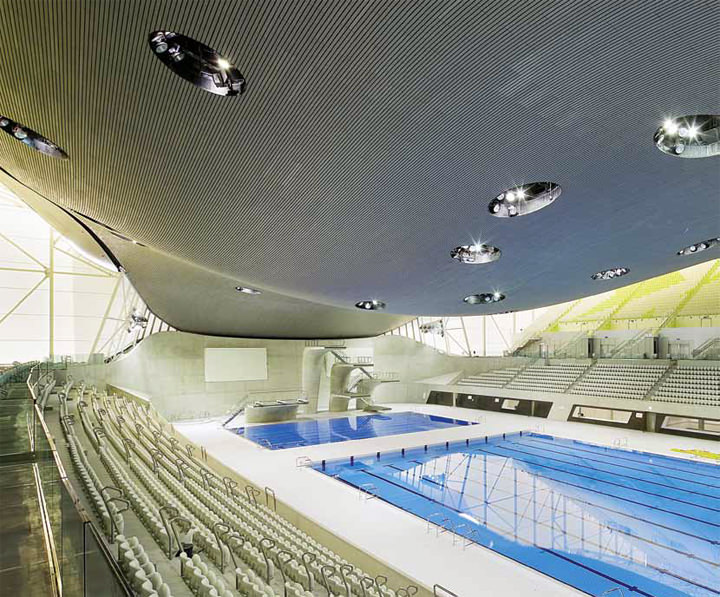

Inspirado na forma de uma onda, o partido reflete a paisagem ribeirinha local e possui cobertura ondulada, que ao mesmo tempo unifica os espaços internos e define o volume onde estão localizadas as piscinas de natação e mergulho. No subsolo, foi construída a piscina de treinamento. Devido à falta de luz natural no local, cerca de mil lâmpadas foram instaladas no teto, que apresenta recortes em formato de pétalas, simulando claraboias.

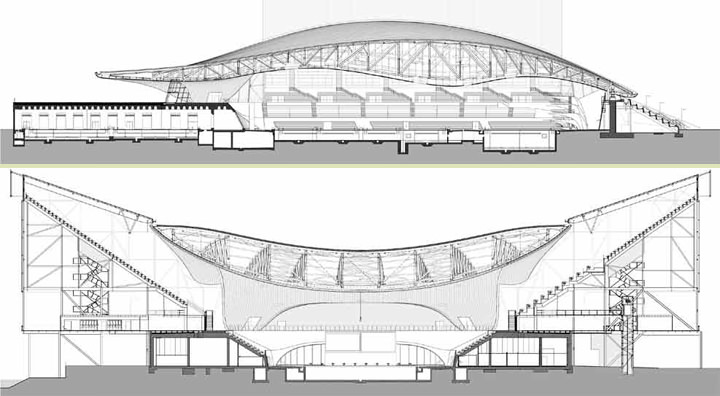

A cobertura tem 11 mil m² e vence um vão livre de 160 m de comprimento. A sua largura máxima atinge 90 m. Somente a estrutura demandou 2,8 mil toneladas de aço. Esta estrutura apoia-se em dois núcleos de concreto localizados na sua extremidade norte, e sobre uma parede do mesmo material no extremo sul. A cobertura é composta por uma série de treliças de longos vãos que abrangem o Centro Aquático a partir de uma treliça transversal montada sobre a parede sul e outra que abrange os núcleos do norte.
Todas as treliças são formadas a partir de perfis de seção “H” fabricados especialmente para a obra. As espessuras das chapas das seções dos perfis variam ao longo do comprimento das peças para assegurar o uso eficiente do material, compreendendo entre 8 mm e 120 mm. No local, os membros foram aparafusados para produzir peças estruturais de 30 m a 40 m de comprimento.
Antes da construção, foram desenvolvidos diversos modelos tridimensionais de cada peça em aço utilizada no teto, a fim de garantir a qualidade de fabricação.
A cobertura foi projetada para ser fixada a partir de seu lado norte deslizando até o sul. Mas, devido a limitações do local, foi necessário percorrer o caminho inverso, começando com a elevação da treliça transversal sul, que pesava pouco mais de 70 toneladas. Somente para esta etapa foi necessário o uso de três gruas.
Quando a cobertura estava 50% concluída, uma das linhas de cavaletes intermediários, que suportavam a estrutura, tiveram de ser removidas para permitir a escavação de uma das piscinas. Para tanto, o teto foi elevado em uma de suas partes. Contudo, duas linhas principais de cavaletes tiveram de ser mantidas na mesma posição até que a estrutura estivesse completa. Após a conclusão, a cobertura foi suspensa por quatro equipamentos hidráulicos montados em torres temporárias ao sul, desprendendo-se aos poucos dos apoios centrais até assumir a posição final.
Os arquitetos destacam que, devido à geometria do telhado, foram formados dois arcos nas asas leste e oeste. Sob uma carga uniforme, esses arcos opostos e inclinados equilibram um ao outro, formando um anel de compressão em todo o perímetro.
Devido ao ambiente altamente corrosivo, toda a estrutura de aço foi revestida com tinta à base de silicato de zinco, como forma de tratamento anticorrosão. Na parte interna do Centro Aquático, tiras de madeira compensada recobriram todo o teto.
Seguindo critérios de sustentabilidade, 100% de agregado reciclado utilizado no concreto do interior do Centro Aquático e a utilização de escória granulada de alto forno, um subproduto da produção do aço, reduziram a exigência de cimento em 50%. A água das piscinas também é reutilizada para a lavagem dos banheiros. Já o fechamento em vidro garantirá toda a iluminação natural do equipamento esportivo.
Capacidade
A área total construída do Centro Aquático é de 42.866 m2, o suficiente para acomodar 17,5 mil espectadores durante os Jogos de Londres 2012, no seu modo “olímpico”. Para isso, foram construídos dois pavilhões temporários em aço, que receberam as arquibancadas extras. Ao final dos Jogos, estas duas estruturas serão removidas e recicladas, reduzindo a capacidade do local para 2,5 mil lugares em 2.529 m². Para os arquitetos, a vantagem é que o espaço é flexível, pois na ocasião de grandes eventos na cidade ainda poderão ser adicionados mil lugares.
Como legado das Olimpíadas, a comunidade local terá à disposição duas piscinas de 50 m e uma piscina de mergulho. Com a retirada das estruturas da arquibancada temporária, o Centro Aquático terá realçada a sua forma ondulada. (M.C.S.)
Fonte: CBCA
